Zusammenbau

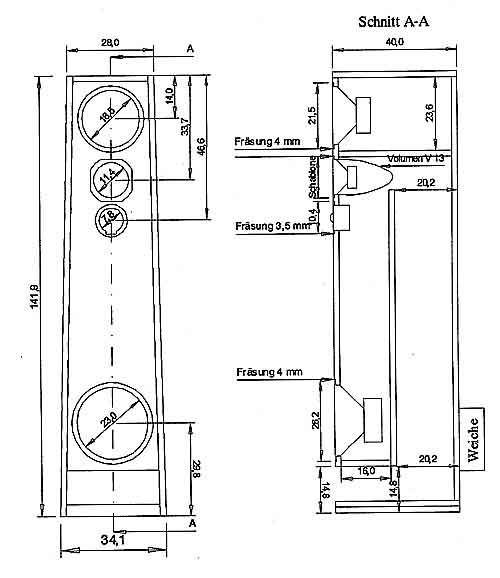

Bretter nach Zeichnung zuschneiden.
Auf allen Seiten Maße der Innenbretter auftragen. Bodenbretter
verleimen und -schrauben. Deckel aufkleben. Beim anschließenden
Verkleben der Front wird der Deckel automatisch in den Winkel von
91,2° zur Seite gebracht. Lücke zur Seitenwand mit Kleber füllen.
Nun den Teiler, die Rückwand, TL-Boden, TL-Rücken und den
(Doppel-)Boden einkleben. Alle Weichfaserplatten auf die Innenwände
kleben. Auf der 2. Seite die Markierungen für die Innenbretter
beachten! Auf dem Boden keine Dämmplatten kleben! 2. Seite
aufkleben. Nach der Endbearbeitung der Gehäuse 6 mm-Löcher unten in
den TL-Rücken und die Rückwand zur Kabeldurchführung bohren und das

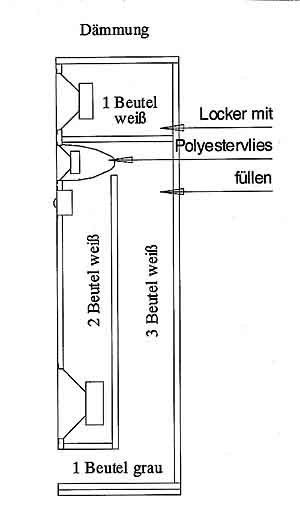

Kabel einziehen. Löcher mit Heißkleber abdichten. Dämmstoff hinten
in TL einziehen. Volumen V 13 durch Bassloch hochführen und mit
Heißkleber hinter Mittelton Öffnung kleben. Ein 6 mm-Loch für Kabel
bohren. Restliches Dämmmaterial einlegen. Die Frequenzweiche wird
für jeden Weichenzweig getrennt auf Rasterleiterplatten aufgebaut
und mit dem mitgelieferten Kupferdraht oder (besser) dicken Kabeln
frei verlötet. Die einzelnen Zweige mit mindestens 2,5 mm2 Kabel
miteinander verbinden. Frequenzweiche anlöten und an der Rückwand
außen befestigen. Zum Schutz der Weiche aus 10mm MDF einen Kasten
bauen, der die Platinen und die Kabeldurchführungen abdeckt. In den
Deckel 8 Löcher mit 8 mm 2 für Polklemmen bohren und diese anlöten
und einschrauben. Lautsprecher anlöten und festschrauben. Bei allen
Lötungen auf richtige Polung achten! 2. Box fertigstellen - und - -
-aahh...Musik
Angaben zum Gehäuseaufbau

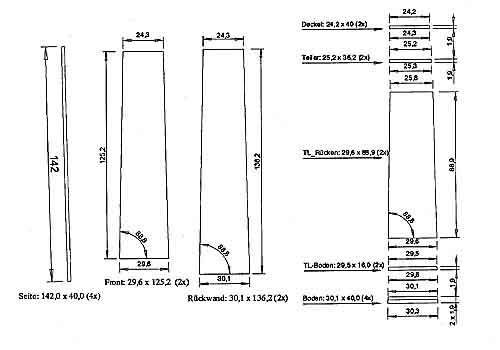

Holzliste in 19 mm MDF (TL schräg):
142,0 x 40,0 (2x) Seiten
30,1 x 40,0 (2x) Boden
24,2 x 40,0 (1x) Deckel
136,2 x 30,1 (1x) Rückwand
125,2 x 29,6 (1x) Front
88,9 x 29,6 (1x) TL-Rücken
36,2 x 25,2 (1x) Teiler
29,5 x 16,0 (1x) TL-Boden
|
Dämmplatte in 12 mm:
Transmissionteil
100 x 25 (1x) auf Rückwand
kleben
100 x 15 (2x) auf Seiten
hinten
85 x 15 (2x) auf Seiten vorn
75 x 25 (1x) auf TL-Rücken vorn,
hinten
40 x 21 (1x) zw. Bass und
Hochtöner
Bassmitteltonkammer
20 x 30 (4x) auf Seiten, Deckel,
Teiler
20 x 20 (3x) auf Rückwand
|
