Der zunächst recht komplizierte Aufbau
verliert bei näherer Betrachtung den Schrecken, wenn man fest
stellt, daß hier nur drei Winkel für den Gehäusezuschnitt auftreten,
die nicht 90° entsprechen. Nachdem die einzelnen Brettchen, die
zwischen den beiden nach unten laufenden Seitenwänden sich befinden,
zugesägt und mit den nötigen Ausfräsungen für die Lautsprecher
versehen wurden ( Loch für die Kabelführung nicht vergessen) werden
diese auf eine der beiden grob zugesägten Seitenwände plaziert und
miteinander verleimt. Für minimale Verluste empfiehlt es sich, die
versenkten Schallwandöffnungen für die Baßlautsprecher auf der

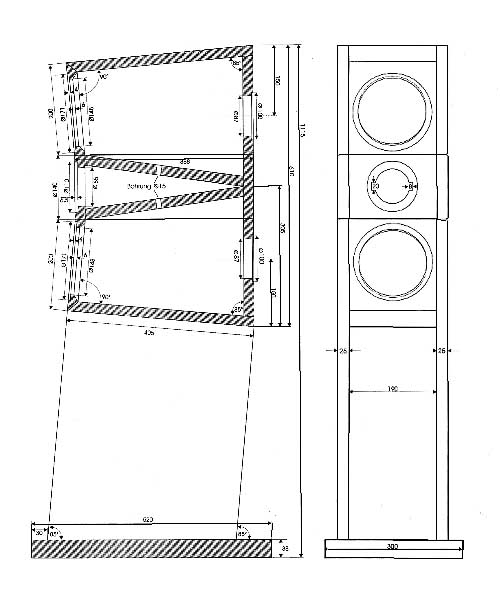

Innenseite mit einer 45° Fase zu versehen (siehe technische
Zeichnung ). Nun fehlt nur noch die zweite Seitenwand. Diese wird
als nächster Arbeitsschritt auf die eingeleimten Zwischenbrettchen
gelegt und mit Gewichten beschwert. Nachdem alles getrocknet ist
werden die überstehenden Kanten mit einer Oberfräse oder einem
Bandschleifer plan mit dem Corpus gefräst bzw. geschliffen. Als dann
werden die 45 ° Fasen angebracht, welche besonders an den
Frontwänden von akustischer Bedeutung sind. Die Fase hat eine Breite
von 25 mm. Auf der Rückseite dienen Sie nur der schöneren Optik.
Sind nun alle Holzarbeiten beendet, kann lackiert oder furniert
werden. Am Schluß wird der Sockel von unten mit 4 Holzschrauben
angebracht. Soll die in der Stückliste aufgeführte SPEAKON- Buchse
als Terminal verwendet werden, muß mit einem 24 mm Holzbohrer an
gewünschter Stelle ein Loch gebohrt werden. |
Gehäusefarben
|
DM / Stk |
EURO /
Stk |
•Furnier Standart |
1149,00 |
587,47 |
• B • |
- |
- |
• C • |
1099,00 |
561,91 |
• D • |
|
|
• E • |
- |
- |
• F • |
- |
- | • B • Seidenmattlack schwarz, weiß, blau o.
rot
• C • Seidenmattlack jede RAL-Farbe
möglich
• D • Esche schwarz, weiß
• E • Buche furniert
klarlackiert
• E • Kirsche furniert
klarlackiert
|
