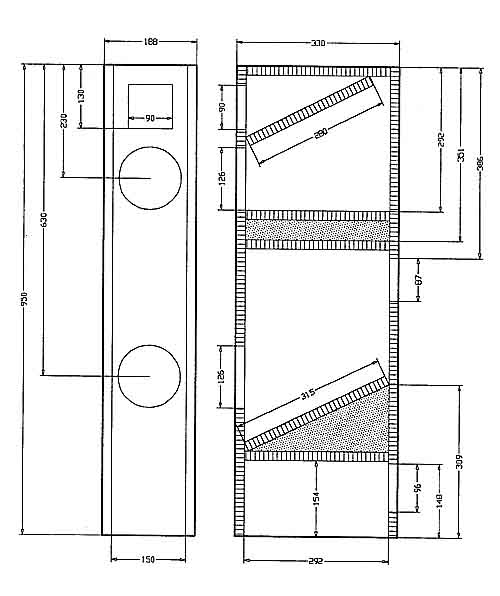

Gehäusematerial: |
19mm Span -oderMDF
|
Seitenteile (2 Stk): |
950 x 330 |
Deckel, Boden, 2x Trennbrett:
|
292 x 150 |
Front + Rückwand (2 Stk): |
950 x 150 |
Trennbrett schräg oben |
280 x 150 |
Trennbrett schräg unten |
315 x 150 | Hinweise & Preise
Die Frequenzverlauf des ER4 hängt im hohen
Maße mit der Bedämpfung des nach hinten abgestrahlten Schall
zusammen. Als beste Lösung erwies sich hierbei eine Kombination aus
Noppenschaumstoff und Dämmflies. Eine Noppenschaumstoffplatte von
ca. 11 x11 cm wird direkt hinter dem Hochtöner angebracht, wobei die
glatte Seite dem ER4 zugewandt ist. Die verbleibende Lücke zwischen
ER4-Rückwand und Noppenschaumstoff wird mit Dämmflies
ausgelegt.
Die Bedämpfung der unteren Baßkammer
geschieht ebenfalls mit Noppenschaumstoff. An beiden Seiten der
Kammer sowie der Frontwand und der Decke werden
Noppenschaumstoff-Platten angebracht, der Rest der Kammer bleibt
frei. Das obere Tief-Mitteltongehäuse wird gut mit Dämmwolle
ausgefüllt.
Für das untere Baßreflexrohr werden zwei TR60
-Baßreflexrohre miteinander verklebt, so daß ein 29 cm langes Rohr
mit beidseitig verrundeten Öffnungen entsteht. |
Gehäusefarben
|
DM / Stk |
EURO /
Stk |
• A • MDF roh |
408,00 |
208,61 |
• B • |
623,00 |
318,53 |
• C • |
782,00 |
399,83 |
• D • |
|
|
• E • |
663,00 |
338,99 |
• F • |
838,00 |
428,46 | • B • Seidenmattlack schwarz, weiß, blau o.
rot
• C • Seidenmattlack jede RAL-Farbe
möglich
• D • Esche schwarz, weiß
• E • Buche furniert
klarlackiert
• E • Kirsche furniert
klarlackiert
Tipp
Je nach Raumgröße und Aufstellung
kann durch Verschließen des Baßreflex-Rohres mit Dämmaterial der
Baßbereich feinabgestimmt
werden. |
