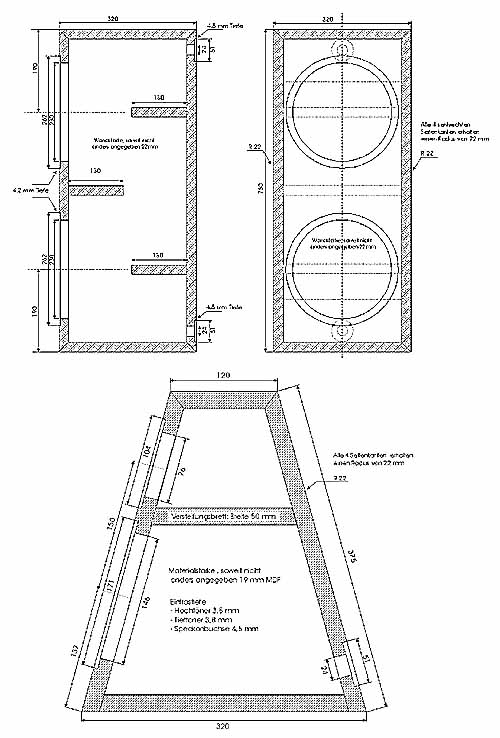

Gehäusematerial 19 mm MDF
4 St. Seitenwände 375 x 320(B1) / 120(B2)
mm*
1 St. Deckel 120 x 120 mm *
1 St. Boden 280,5 x 280,5 mm*
1 St. Versteifungsbrett 164 x 50 mm*
* Diese Zuschnitte weisen neben dem Winkel
der Seitenschräge
von 74.5° bzw. dessen Gärungswinkel von
105,5° noch
weitere Schrägen auf, die experimentell
beim Aufbau ermittelt werden müssen.
|
•
Gehäusematerial 22 mm MDF
4 St. Seitenwände 320 x 750 mm*
1 St. Deckel/Boden 320 x 320 mm *
3 St. Versteifungsbretter 130 x 276 mm
* Diese Zuschnitte weisen eine 45° Fase auf.
Bei stumpfer
Verleimung müssen die Maße entsprechend
abgeändert
werden.
|
